A magtárak feltöltése lehetséges láncos szállítóval, szállítócsigával, vagy szállítószalaggal. A láncos szállító és a csiga zajos, valamint mindkettő töri a szemeket. A szállítószalagról körülményes a leürítés.
Az alábbi betároló szalagok megoldják ezt a problémát.

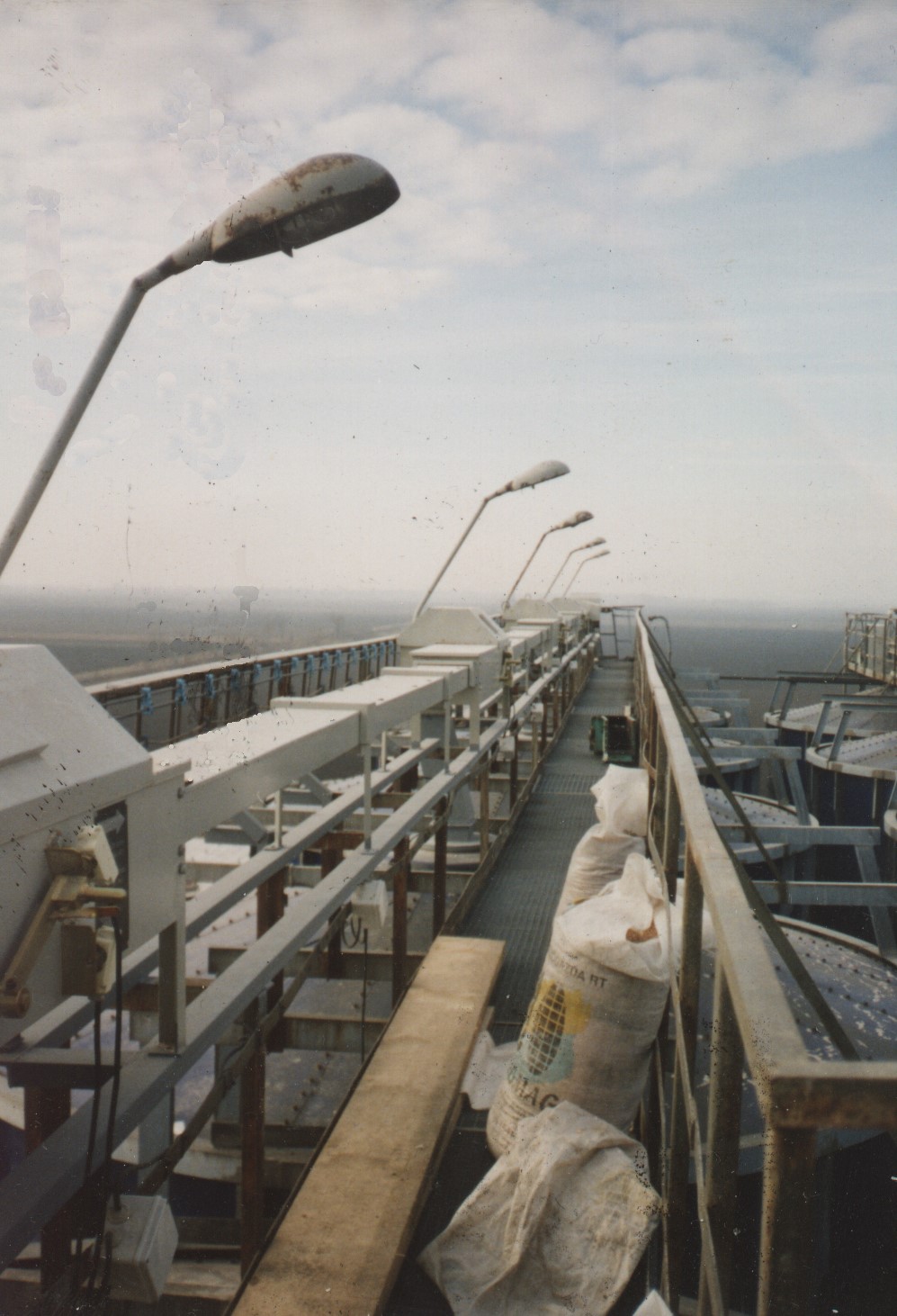

Silósor betárolása
A zártrendszerű csúszó szállítószalag a silósorra van szerelve. Minden siló fölött u.n. oldalraürítő szerkezet van ráépítve a szállítószalagra. Egyetlen kar elfordításával lehet meghatározni az anyagáram útját. A kar egyik állásában a szállított szemestermény elhalad a silócella fölött, a kar másik állásában a termény a cellába ömlik. Túlhordás és szemtörés egyáltalán nincs. Vetőmag betárolására is alkalmas.
A szállítószalag teljesen zárt, csendes üzemű, fajlagos teljesítményigénye csekély.
A képen látható szállítószalag 30 t/h kapacitású, 30 m hosszúságú, hajtóteljesítmény 3 kW.
Fajlagos tömeg 15 kg/m.

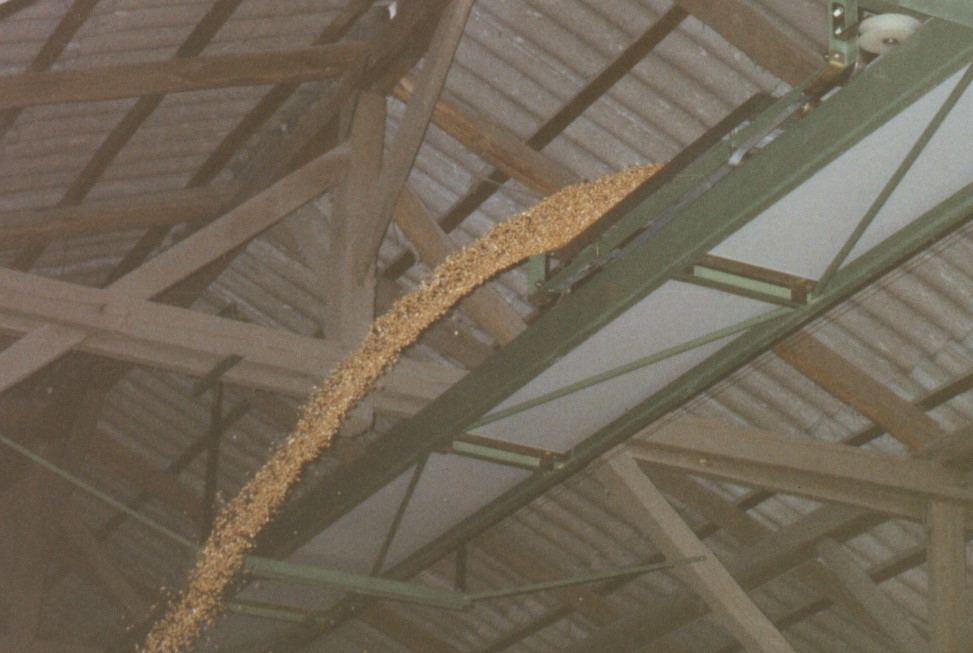

Csarnokrendszerű magtár feltöltése
A nyitott rendszerű csúszó szállítószalag a magtár tetőszerkezetére van függesztve. A szállítószalag vázszerkezetén u.n. oldalraürítő kocsi gördül végig. A kocsit külön motor vontatja. A leürítés a szalag mentén bárhol lehetséges, de lehet folyamatos is. Túlhordás és szemtörés egyáltalán nincs, vetőmag betárolásához is alkalmazható.
A képen látható betárolószalag 80 m hosszúságú, szállítókapacitás 20t/h, hajtóteljesítmény 4 kW. Fajlagos szerkezettömeg 30 kg/m.

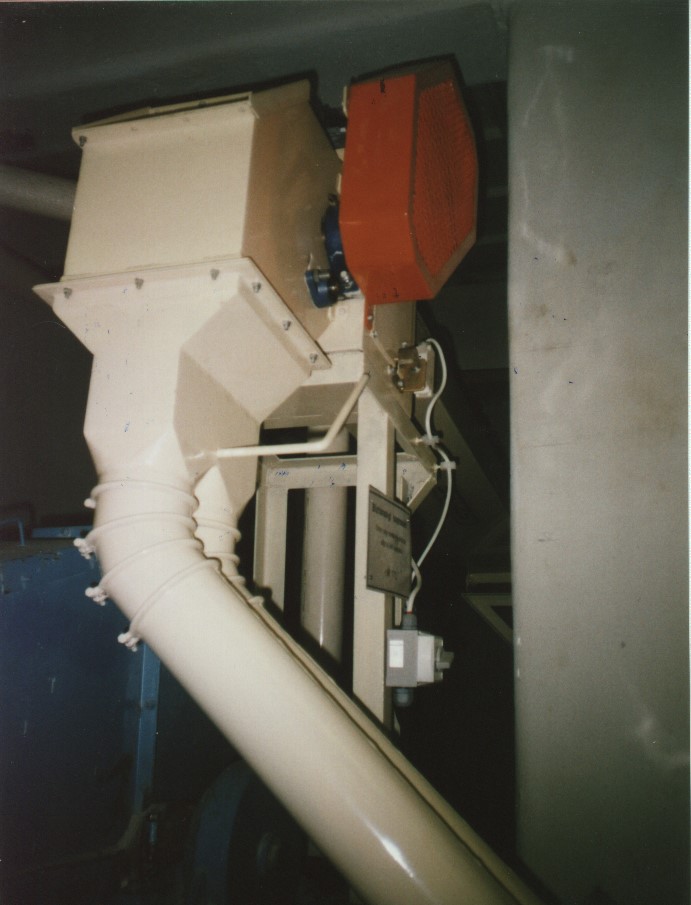

Tésztaliszt szállítása CSZ-05 típusú, zártrendszerű csúszó szállítószalaggal
A tésztaliszt rendkívül kíméletes szállítást igényel, mivel szemcséi hajlamosak a továbbaprózódásra. A CSZ-05 típusú szállítószalaggal ez a probléma megoldódott. A porelszívásról beépített réselszívó gondoskodik. A szállítóheveder felületéről forgó hengerkefe távolítja el a feltapadt lisztet. Az ürítőszekrényre kétfeléváltót szereltünk.
A szállítószalag 500 kg/h kapacitású, hossza 12 m.
(Tiszafüredi Malom – Telepítve1997-ben)

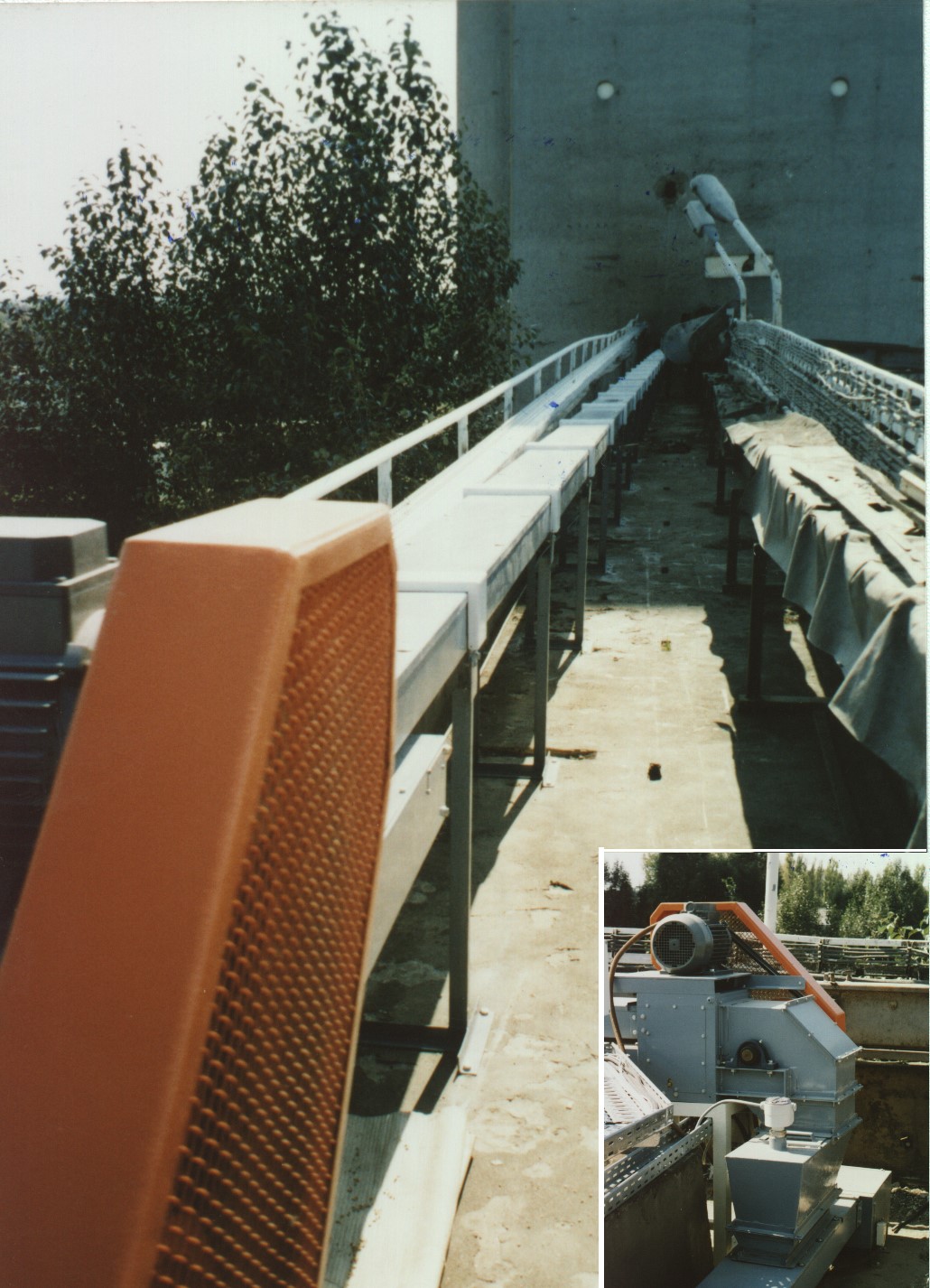

Búzaszállítás CSZ-05 típusú zártrendszerű csúszó szállítószalaggal
A szállítóvonalat két CSZ-05 típusú zártrendszerű csúszó szállítószalag alkotja. Kültéri kivitel, hídon elhelyezve. Szállítókapacitás 20 t/h, hossz 40 és 42 m. Beépített hajtóteljesítmény 2×2,2 kW.
Korábban 4 db rédlerrel szállították a búzát, ugyanezen a nyomvonalon, 15 kW beépített teljesítménnyel.
Tisztítatlan búza szállítása esetén a nagymennyiségű por komoly problémákat okozott. Zártrendszerű szállítószalag alkalmazása esetén a porelszívás problémáját kiemelten kell kezelni.
(Alföldi Gabonaipari RT., Törökszentmiklós – Telepítve 1997-ben)

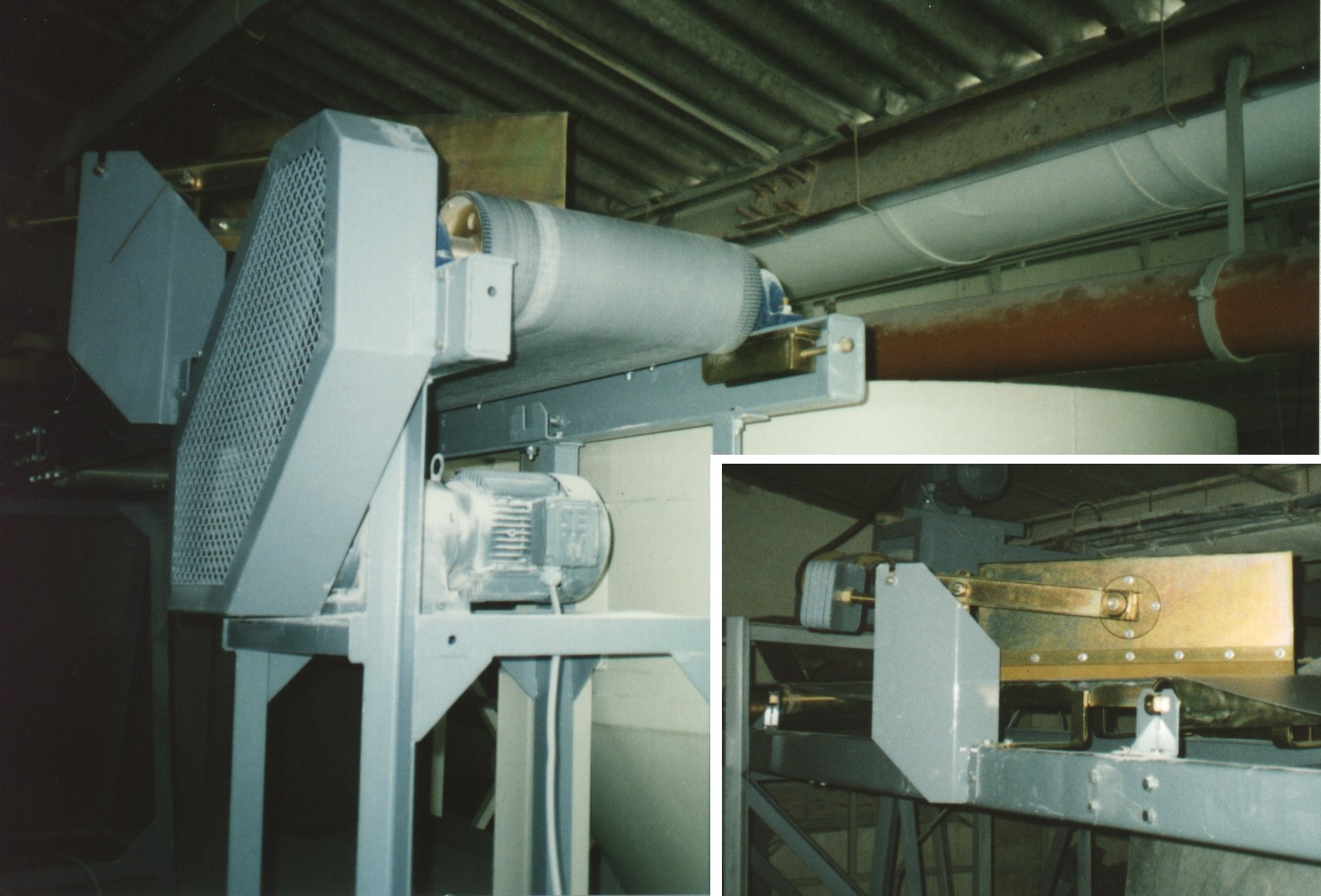

Síkszalag ekés lekotrással
Csempegyári préspor szállítása és szétosztása a préstartályok között. A préspor lekotrása pneumatikusan működtetett, beálló kivitelű (kis kép) lapokkal történik. Szállítóhossz 22 m, lekotrás négy helyen történik.
(Alföldi Porcelángyár, Hódmezővásárhely. – Telepítve 1996-ban.)

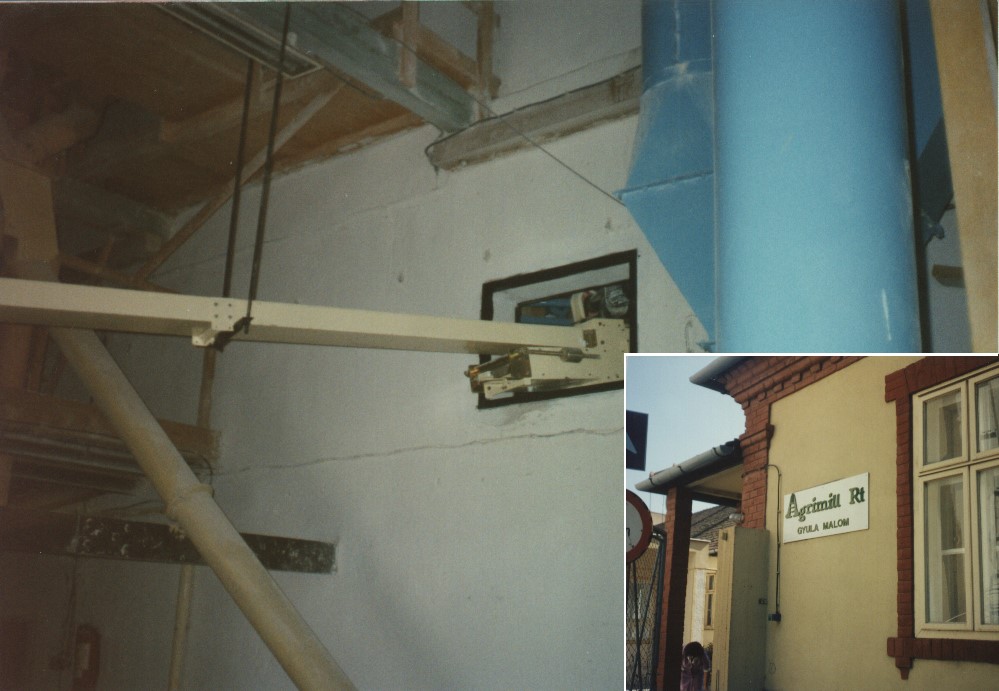

Kokoricaliszt szállítása CSZ-05 típusú, zártrendszerű csúszó szállítószalaggal
Szállítóhossz 8 m.
Az igényes kivitelű berendezés jól illeszkedik a hagyományos és szép építészeti környezethez. Sajnos ma már kevés ilyen van…(Kis kép)
(Gyulai Kukorica Malom – Telepítve 1996-ban)

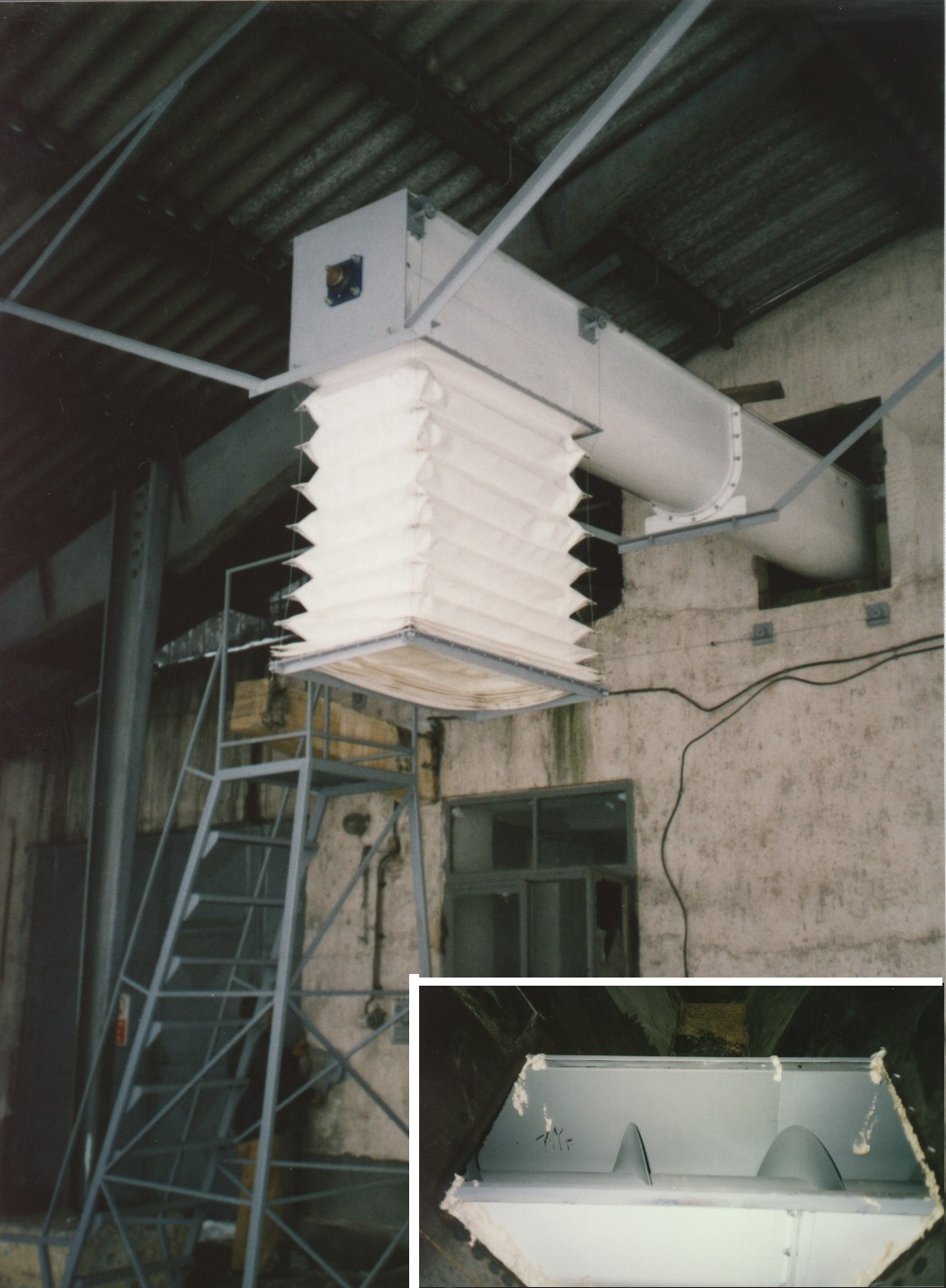

Rizshéjtároló ürítése szállítócsigával
A meglévő silóba utólag kellett beépíteni az ürítőrendszert. A szállítócsiga végén harmonikacső függ, amely a célirányosan kialakított gépkocsit viszonylag kismértékű kiporzással tölti fel rizshéjjal. A hajtóművet a csiga „hátsó” végén kellett elhelyezni, mert a könnyűszerkezetű előtető nem bírta el annak súlyát. A silóban a szállítócsiga teteje meg van szakítva, s helyette a szabályozáshoz szükséges tolózárat helyeztünk el. (Kis kép).
Szállítókapacitás 100 m3/h, szállítóhossz 9 m.
A töltés ellenőrzéséhez mozgatható, lépcsővel ellátott „magaslest” is készítettünk.
(Alföldi Gabonaipari RT. Karcagi Hántolóüzeme. – Telepítve 1996-ban)

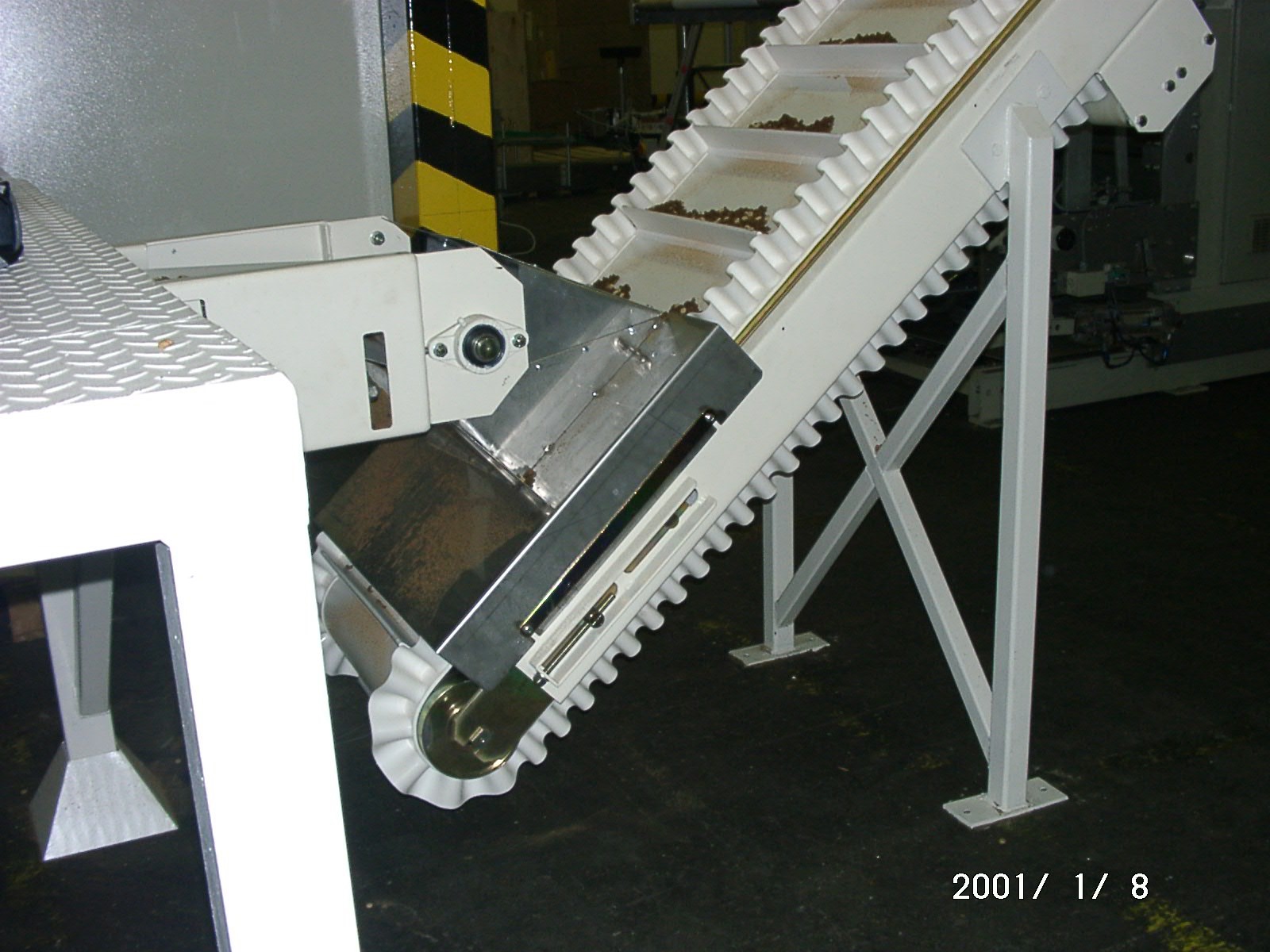

Bordás-hullámperemes szállítószalag ömlesztett anyagok szállítására.
A képen látható szállítószalag 8 tonna/óra teljesítményű, az emelkedési szög 45. Sikerül jó megoldást találni az anyagfeladásra, mert visszaszóródás gyakorlatilag nincs. Szállítóhossz: 7,5 m

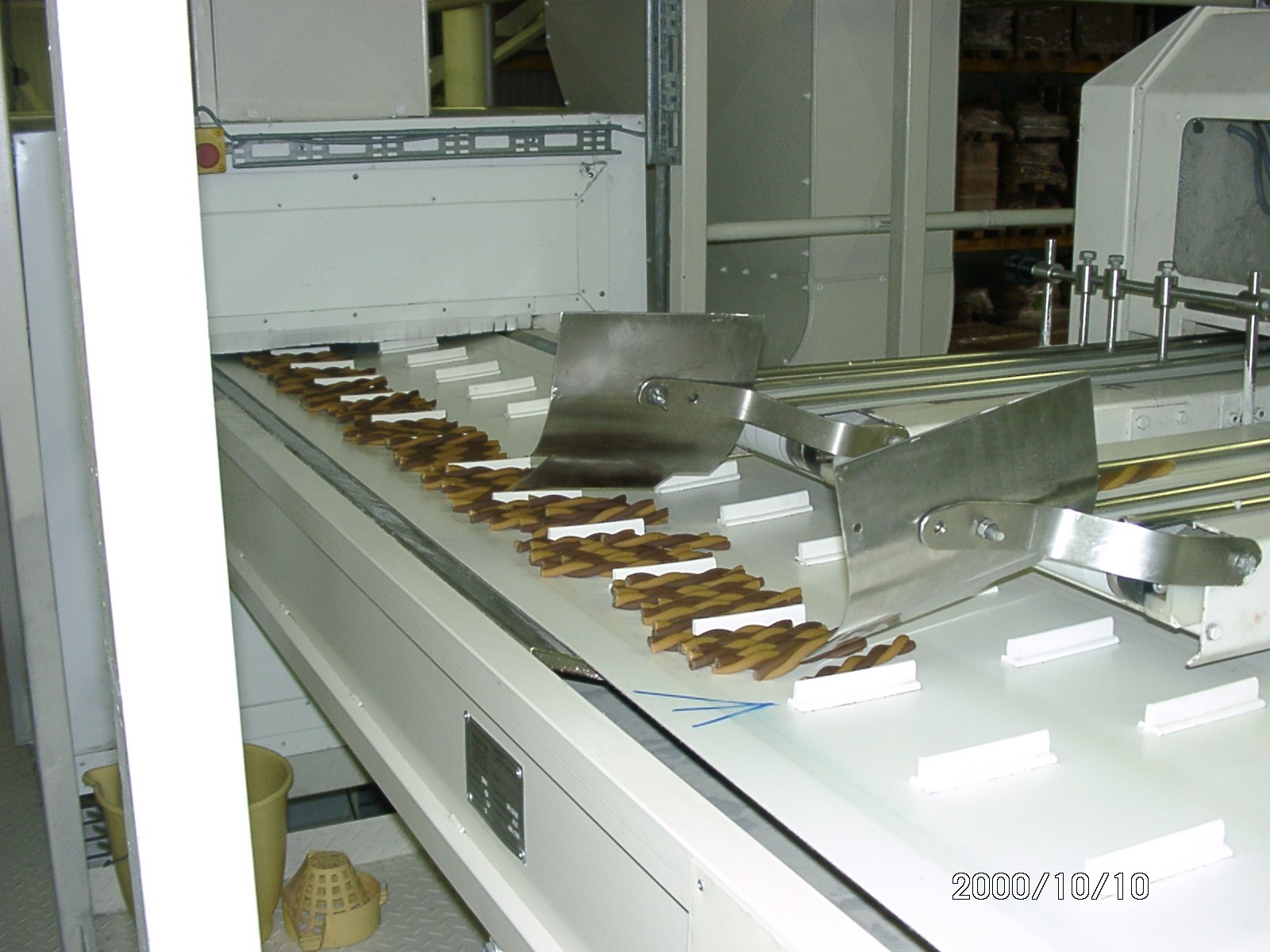

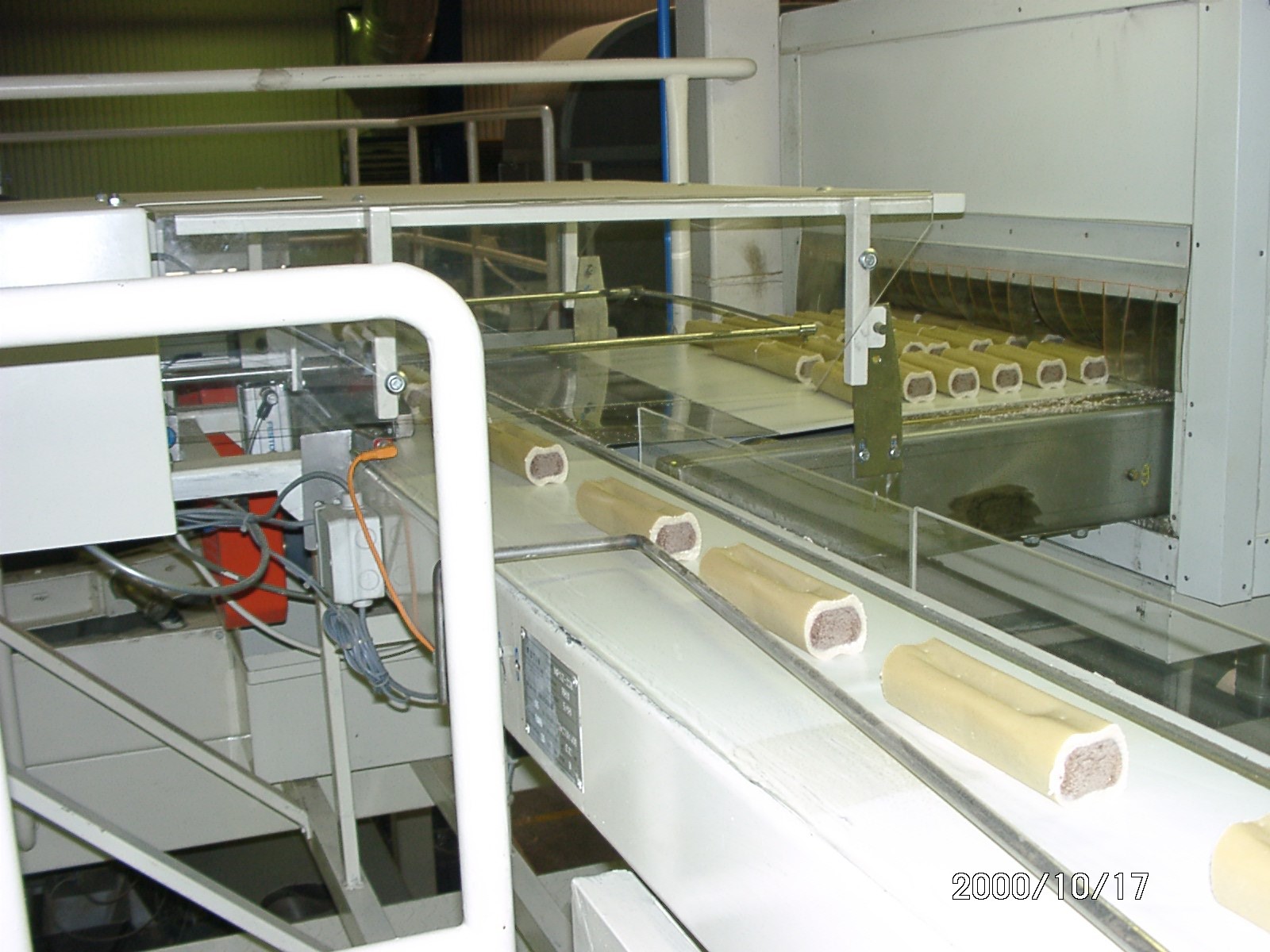

Darabolt termék szállítása és átren-dezése
A szállító-rendező rendszer a daraboló gépről érkező terméket négyesével átrakja a következő szállítószalagra

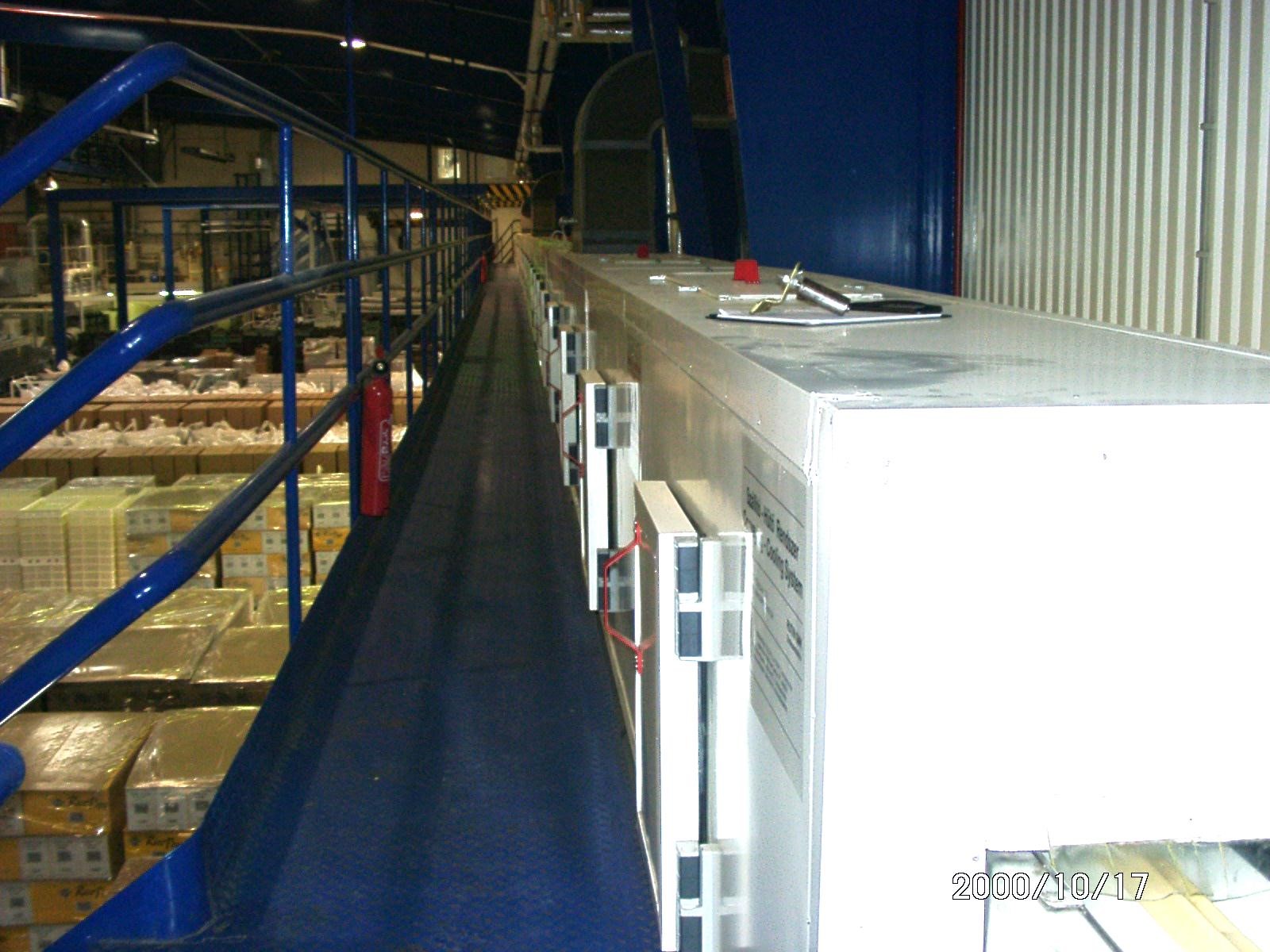

Hűtőalagút
Az 54 m hosszúságú hűtőalagút, a hozzátartozó légtechnikával, tartószerkezettel és a benne elhelyezett szállítószalagokkal együtt fővállalkozásunkban készült.

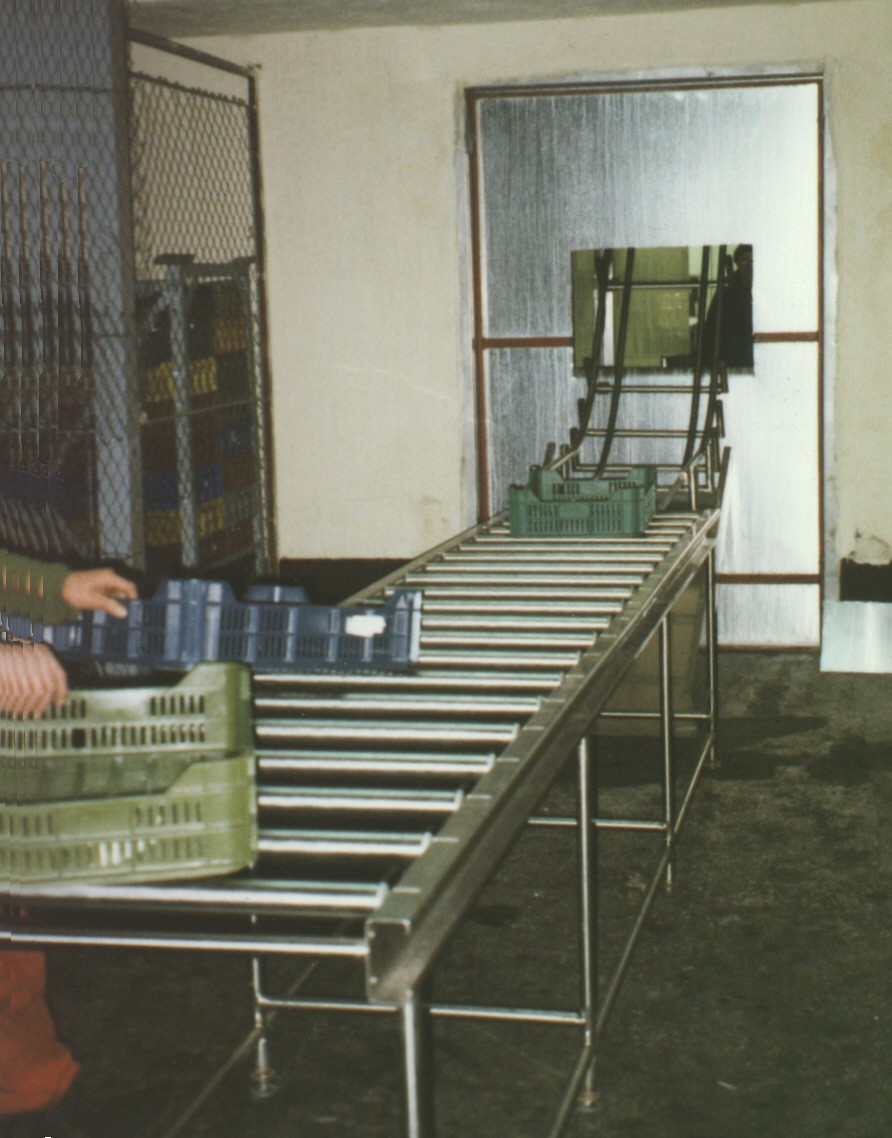

Görgős asztal rekeszek fogadásához
A görgős asztal az előbbi szállítórendszerről érkező rekeszeket fogadja. A görgős asztal elemei korrózióálló acélból készültek. A görgők műanyag csapágyazásúak, és egy mozdulattal kiemelhetőek a vázszerkezetek kialakított fészekből. Ez részben a tisztíthatóság, részben a cserélhetőség szempontjából fontos
(CONAVIS RT. Törökszentmiklós – Telepítve 1996-ban)

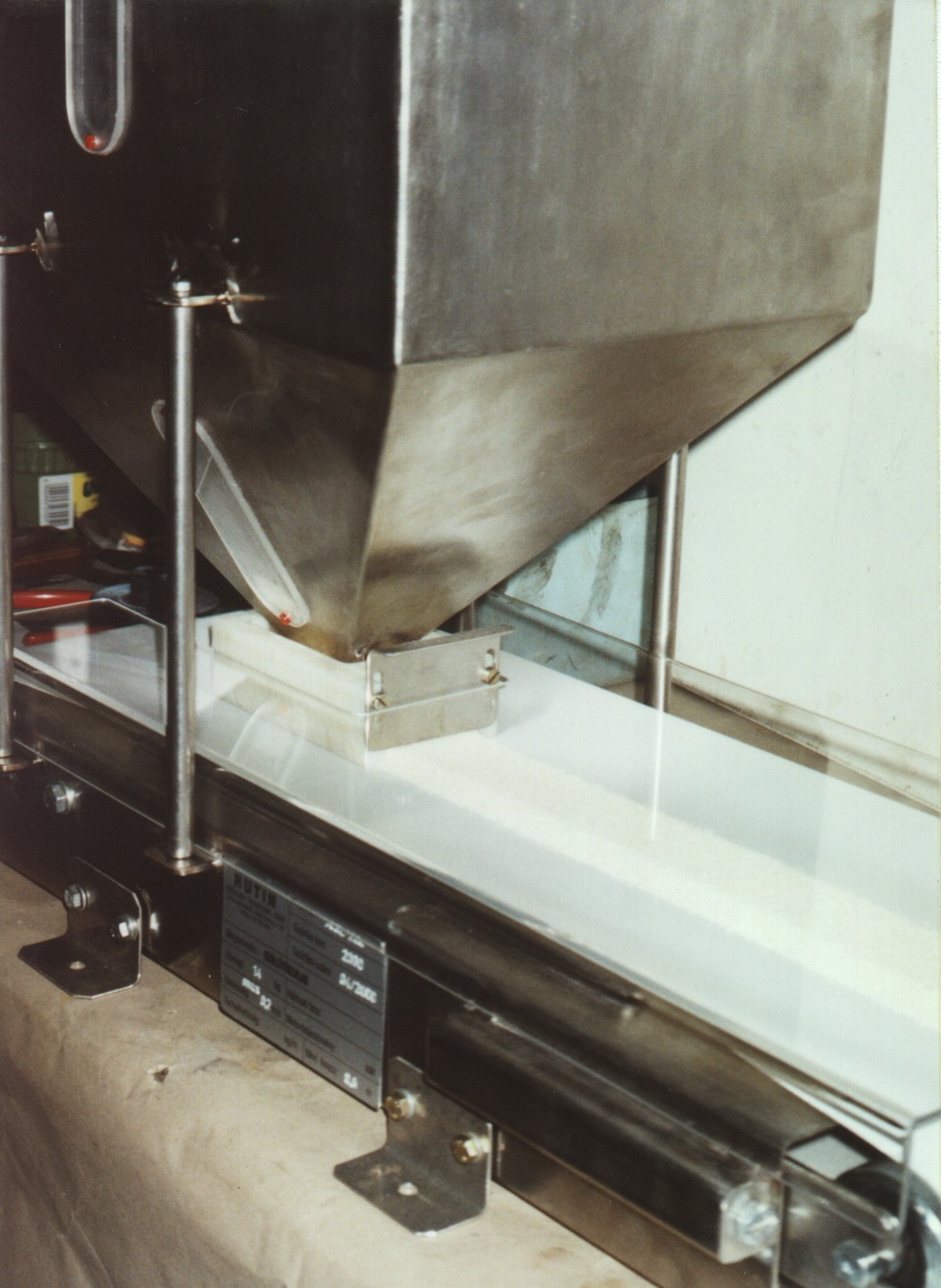

Adagolószalag
Az adagolószalagot egyedi követelményrendszer alapján terveztük és gyártottuk a Malomtechnika Kft. részére, egy komplex rendszer részeként.
Élelmiszeripari előírásoknak kellett eleget tenni az anyagminőség és a szerkezeti kialakítás tekintetében. A hajtásról és a beépítésről a fővállalkozó gondoskodott.
A puffertartály alatt különleges kivitelű adagolófej van, amely az adagolandó anyagot egyenletes rétegben teríti a szalagra. Az adagolási mennyiség részben az adagolórés magasságával, részben a szalagsebességgel szabályozható. Az anyagáram mindenkor ellenőrizhető az átlátszó fedél alatt.
(Malomtechnika Kft., Budapest – Gyártva 2000-ben)
Szállítószalag rendezőbordákkal
A darabolt terméket rendezve kell átszállítani a hűtőalagúton.
A szállítószalag enyhén vályúsított, hajtása dobmotorral történik. A szállítóág megtámasztása csúszó, a visszafutó hevederágat speciális görgők támasztják.
